P
RODUCT
产品展示
|
绿能纤材(重庆)科技有限公司座 机:023-62593599 邮箱:gecm@sanjiagecm.com 网 址: www.gecm.com.cn 地 址:重庆市巴南区花溪街道红光大道73号附22号 |
|

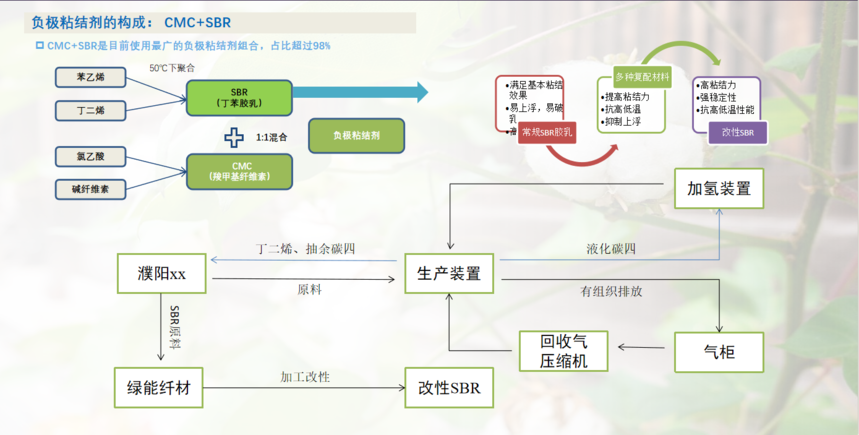

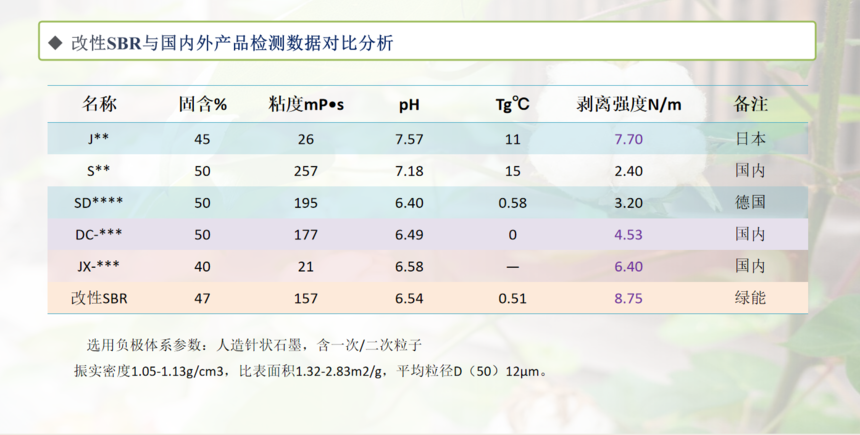

苯乙烯—丁二烯 SBR锂电用SBR是一种丁苯乳液,水性粘结剂,是由苯乙烯(Styrene) 和丁二烯(Butadiene)单体以水为介质加入乳化剂引发剂等经过乳液聚合共聚生成,状态为固含量50%左右的水乳液。SBR胶乳粒子单元是一种核壳结构,壳内是共聚物分子链的交联结构,外壳是亲水性的极性基团和表面活性剂,所以油性的苯乙烯和丁二烯聚合体能够稳定存在于水中。SBR是一种是一个亲水性和亲油性共存的物质。水性基团与箔材表面基团结合形成粘结力,有利于分散性和浆料稳定性;油性链段与负极石墨相结合形成粘结力,从而达到粘结的效果。 SBR的一些重要参数 粒径:相同添加量,粒径小就决定了粘结剂与活性物质的接触点增多,因此可以有更高的粘结力。粒径的分布一致性也是判断SBR好坏的标准。 交联度:分为高交联和低交联度SBR,高交联度,成膜较慢,内聚力强,伸长率低 ,而低交联正好相反。 Tg温度:SBR玻璃化温度即由高弹态转变为玻璃态的温度,Tg高说明材料相对不耐低温,对锂电而言适当低的Tg温度有助于电池低温性能的发挥,当然这个单一的因素也不是绝对因素。合成单体S-苯乙烯和B-丁二烯,分别叫S-硬单体,B-软单体,Tg温度分别为100℃和 -50℃,通过控制二者不同的比例来调节SBR的Tg温度。 吸液性能:包括吸液能力和吸液膨胀性能,好的SBR要有好的吸液性能和更小的膨胀性能平衡。 伸长率:这个和SBR的弹性有关,像弹簧一样伸长之后能恢复初始状态,现在Si负极材料对此有更高的要求。 成膜过程:分为稳定态和不稳定态,如下图 |
